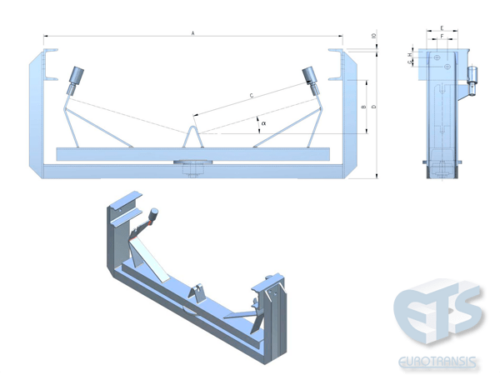

ESTAÇOES INFERIORES EN V AUTOCENTRANTES
LARGURA DE BANDA	PERFIL	Ø ROLO	α	A	B	C	D	E	F	G	H	PESO (Kg)
800	UPN100	89 108 133	10º 15º 20º	1150	200	475	520	100	35	50	25	37 38.1
1000	UPN100	89 108 133	10º 15º 20º	1350	225	610	545	100	35	50	25	42.1 43.6
1200	UPN120	108 133 159	10º 15º 20º	1600	250	710	570	120	50	65	27.5	61.9 64.1
1400	UPN120	108 133 159	10º 15º 20º	1800	275	810	595	120	65	65	27.5	67.7 70.1
1600	UPN100	133 159 194	10º 15º 20º	2050	300	910	620	120	65	75	27.5	86.2 88.6
1800	UPN100	133 159 194	10º 15º 20º	2250	325	1010	645	120	65	75	27.5	40.8 43
2000	UPN120	133 159 194	10º 15º 20º	2500	350	1110	670	120	65	75	27.5	102.2 104.6
SISTEMA GIRATORIO ROLAMENTOS CÓNICOS E LUBRIFICADOR		NOTAS DIMENSOES EM mm PESO SEM ROLOS. VALORES MÁX. E MIN. ORIENTATIVOS DAS POSSÍVEIS COMBINAÇOES ENTRE ÁNGULOS E ROLOS

Estaçoes inferiores en V auto-centrantes
