Flexible roller frames

Description

Flexible rollers frames.

Información adicional

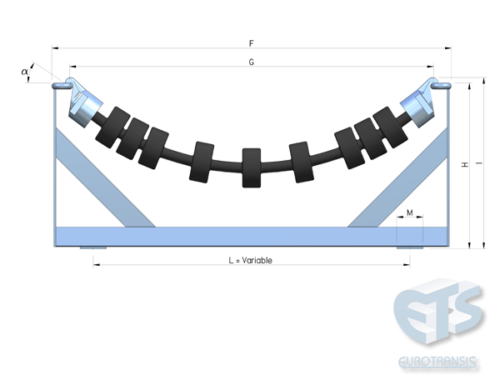

FLEXIBLE ROLLER FRAMES
BELT WIDTH α F G H I J K M N
400

20º

25º

 707

688

 640

621

248

268

 263

283

 200  140  50  12
500

20º

25º

30º

35º

804

788

774

754

738

723

708

688

246

268

298

302

 261

283

299

319

200 140 50 12
600

20º

25º

30º

35º

896

880

852

825

830

814

786

759

248

272

313

325

263

287

313

340

200 140 50 12
650

20º

25º

30º

35º

40º

954

943

921

900

875

888

875

855

833

808

248

268

293

316

336

263

283

308

330

352

200 140 50 12
750

20º

25º

30º

35º

40º

1034

1017

1004

980

944

968

951

938

914

878

248

273

293

314

348

263

288

308

329

363

200 140 50 12
800

20º

25º

30º

35º

40º

45º

1106

1095

1068

1044

1014

985

1040

1027

1002

978

950

920

250

268

301

326

350

375

265

283

316

340

366

391

200 140 50
900

20º25º

30º

35º

40º

45º

1184

1166

1136

1119

1084

1033

1118

1100

1070

1053

1018

967

282

305

334

349

383

416

297

320

349

364

398

431

200 140 50 12
1000

20º

25º

30º

35º

40º

45º

1390

1368

1343

1310

1277

1283

1324

1300

1000

1246

1210

1170

310

343

375

407

438

469

327

361

393

425

457

486

250 190 80 14
1200

20º

25º

30º

35º

40º

45º

1543

1521

1493

1460

1421

1380

1477

1453

1427

1390

1354

1315

353

387

426

460

494

527

371

407

444

479

511

545

250 190 80 14
1400

20º

25º

30º

35º

40º

45º

1697

1672

1642

1607

1567

1521

1631

1605

1575

1540

1500

1455

 376

415

456

493

530

565

394

434

474

510

549

584

 250  190  80  14

NOTES

DIMENSIONS IN mm
