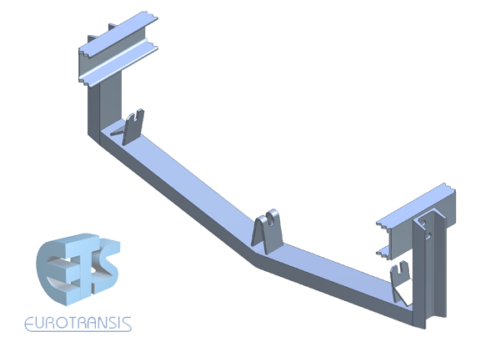

Supports inférieurs en V

Description du produit

Supports Inférieurs en V.
Demander des informations
Información adicional

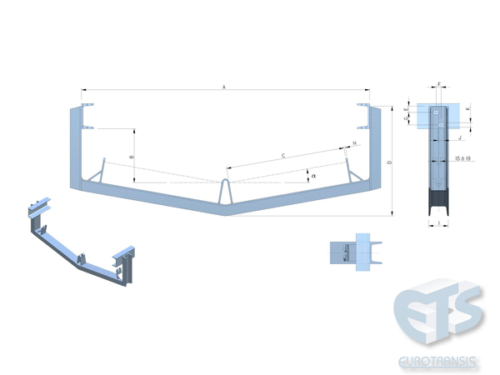

SUPPORTS INFÉRIEURS EN V
LARGEUR DE BANDE PROFIL ØROULEAU α A B C D E F G H I J K  POIDS (KG)
800 UPN80

89

108

133

10º

15º

20º

 1150 200 475 465 25  20  50 6 60  24  18

18.8

21
1000 UPN80

89

108

133

10º

15º

20º

 1350 225 610  490 25 20 50 6 60 24 18

20.8

23
1200 UPN100

108

133

159

10º

15º

20º

 1600 250 710 515 27.5 40 65 8 80 24 18

29.8

32
1400 UPN100

108

133

159

10º

15º

20º

 1800 275 810 540 27.5 40 65 8 80 24 18

32.8

35
1600 UPN100

108

133

159

10º

15º

20º

 2050 300 910 565 30 40 75 8 80 24 18

37.8

40
1800 UPN100

108

133

159

10º

15º

20º

 2250 325 1010 590 30 40 75 8 80 24 18

40.8

43
2000 UPN100

108

133

159

10º

15º

20º

 2500 350 1110 615 30 40 75 8 80 24 18

43.8

46

NOTES

COTES EN mm

POIDS SANS ROULEAUX

VALEURS MAX. ET MIN. INDICATIVES DES DIFFÉRENTES COMBINAISONS POSSIBLES ENTRE ÁNGLES ET ROULEAUX
