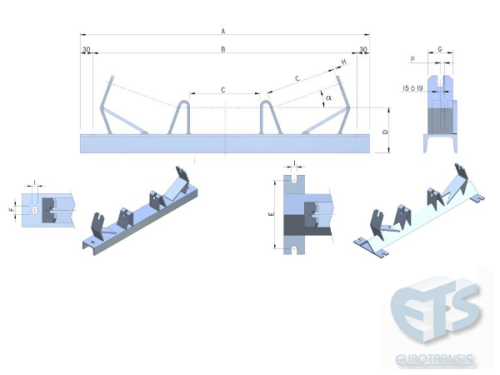

SUPPORTS SUPÉRIEURS EN AUGE Poids (Kg)
LARGEUR DE BANDE PROFIL Ø ROULEAU α A B C D E F G H I UPN L
400 L70 ó UPN80

63.5

89

20º

30º

  700  640  170

107

120

  170 20  60 6 14

 8.9

9.2

 8.7

9
500 L70 ó UPN80

63.5

89

20º

30º

 800 740 210

107

120

  170 20 60 6 14

9.9

10.2

9.6

9.9
650 L70 ó UPN80

63.5

89

20º

30º

 950 890 260

107

125

 170 20 60 6 14

11.6

11.9

11.1

11.4
800 L70 ó UPN80

89

108

20º

30º

 1150 1090 325

120

125

 170 20 60 6 14

13.5

15.2

12.5

15.2
1000 L80 ó UPN100

89

108

133

20º

30º

45º

 1350 1290 390

125

135

150

 180 24 60 8 18

19.3

21.6

18.7

21
1200 L80 ó UPN100

108

133

159

20º

30º

45º

 1600 1540 475

140

155

185

 180 24 60 8 18

23.3

26.7

22.4

25.9
1400 L80 ó UPN100

108

133

159

20º

30º

45º

 1800 1740  540

140

155

185

 200 24 80 8 18

 27.5

32.2

26.5

31.1
1600 L100 ó UPN120

133

159

193.7

20º

30º

45º

 2050 1990 610

155

185

215

 200 24 80 8 18

36.3

41.4

40.6

44.4
1800 L100 ó UPN120

133

159

193.7

20º

30º

45º

 2250 2190 680

155

185

215

  220 24 80 8 18

39.2

45.2

43.5

49.5
2000 L100 ó UPN120

133

159

193.7

20º

30º

45º

 2500 2440 760

160

190

220

 220 24  80 8 18

44.4

51.4

49.1

56.4

VALEURS DE P (PINCEMENT)

0 – MARCHE DANS LES DEUX SENS

8 – BANDES DE 400 mm À 650 mm

10 – BANDES DE 800 mm À 2000 mm


NOTES
COTES EN mm
POIDS SANS ROULEAUX
VALEURS MAX. ET MIN. INDICATIVES DES DIFFÉRENTES
 COMBINAISONS POSSIBLES ENTRE ÁNGLES ET ROULEAUX
