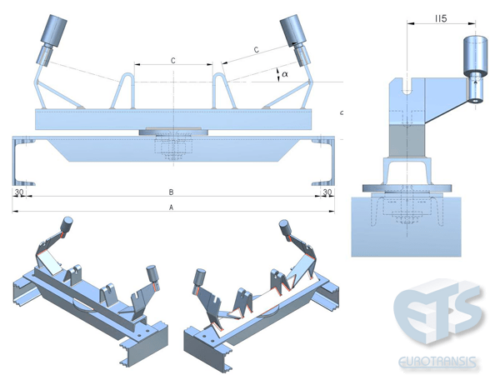

Self-aligning troughing idler frames.
| SELF-ALIGNING TROUGHING IDLER FRAMES | ||||||||
| BELT WIDTH | PROFILE | Ø ROLLER | α | A | B | C | D |
WEIGHT (Kg) |
| 400 | L70 ó UPN80 |
63.5 89 |
20º 30º |
700 | 640 | 170 |
125 135 |
17.8 19.3 |
| 500 | L70 ó UPN80 |
63.5 89 |
20º 30º |
800 | 740 | 210 |
125 135 |
21 22.2 |
| 650 | L80 ó UPN100 |
89 108 |
20º 30º |
950 | 890 | 260 |
135 150 |
27.5 28.7 |
| 800 | L80 ó UPN100 |
89 108 133 |
20º 30º |
1150 | 1090 | 325 |
135 150 155 |
31.5 32.5 |
| 1000 | L80 ó UPN100 |
89 108 133 |
20º 30º |
1350 | 1290 | 390 |
135 150 155 |
35.4 36.7 |
| 1200 | L100 ó UPN120 |
108 133 159 |
20º 30º |
1600 | 1540 | 475 |
135 155 185 |
52.9 55.9 |
| 1400 | L100 ó UPN120 |
108 133 159 |
20º 30º |
1800 | 1740 | 540 |
130 155 185 |
56.4 60.4 |
| 1600 | L100 ó UPN120 |
133 159 |
20º 30º |
2050 | 1990 | 610 |
155 185 |
62.7 66.8 |
| 1800 | L100 ó UPN120 |
133 159 |
20º 30º |
2250 | 2190 | 680 |
155 185 |
68.7 71.9 |
| 2000 | L100 ó UPN120 |
159 193.7 |
20º 30º |
2500 | 2440 | 760 |
185 215 |
76.5 82 |
|
TURNING SYSTEM CONICAL ROLLER BEARINGS AND GREASE FITTING |
NOTES WEIGHT WITHOUT ROLLERS. MAX. AND MIN. VALUES ARE APPROXIMATE AMONG THE POSSIBLE COMBINATIONS BETWEEN ANGLES AND ROLLERS |
|||||||
