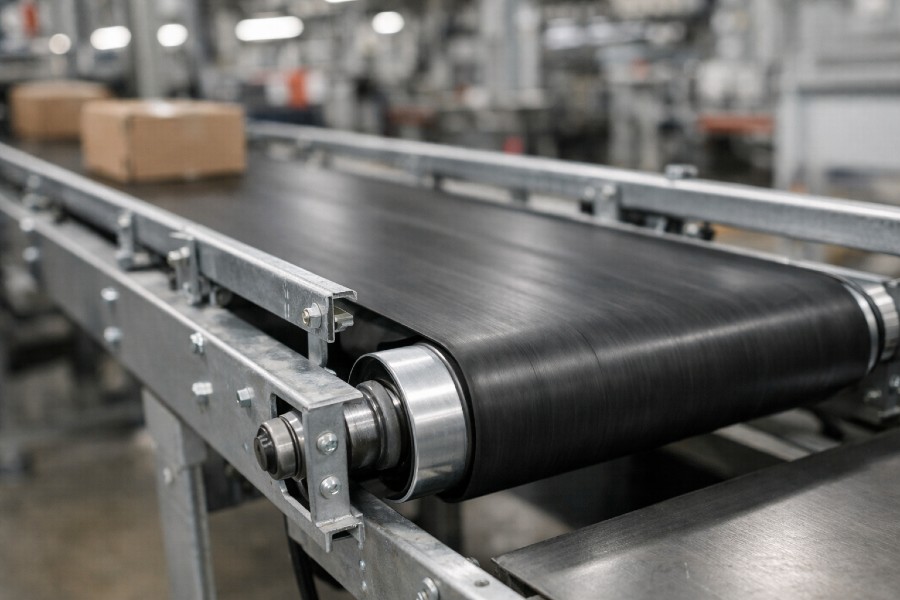

¿Qué es una cinta transportadora? Principios de funcionamiento

Las cintas transportadoras junto con los transportadores de rodillos tienen una función fundamental para el traslado eficiente de todo tipo de materiales o mercancías dentro de una planta de producción, de un almacén industrial o cualquier empresa logística.

¿Qué son y cómo funcionan las cintas transportadoras?

Las cintas transportadoras, también denominadas transportadores de banda, se utilizan para trasladar mercancía y productos que requieren una mayor estabilidad o que debido a su tamaño o características no se pueden transportar con transportadores de rodillo. Las bandas también pueden actuar como puntos de procesamiento desde las que se opera sobre los artículos o productos que se trasladan.

El funcionamiento una cinta transportadora consiste en el movimiento de un soporte físico continuo, la banda o cinta, montado sobre unas plataformas de dimensiones variables y que pueden contar con distintos tipos de accesorios (guardas laterales, topes, desviadores, barandillas, ruedas y otro tipo de accesorios neumáticos o mecánicos). La velocidad y capacidad de carga dependerán tanto de las características del material a desplazar (polvo, grano fino, paquetes, etc.) como del tipo de cinta transportadora.

Aunque su principio básico de funcionamiento pueda parecer simple (el movimiento de una banda debido al giro de los tambores o poleas que a su vez son accionados por un motor); el sistema de una cinta transportadora utilizada en la industria es bastante más complejo y llevan aparejado un importante desarrollo tecnológico con aplicaciones técnicas realmente innovadoras.

Empezamos describiendo los tres componentes básicos…

  1. La cinta o banda

Uno de los principales materiales utilizados es la tela engomada pero pueden tener composición muy variable, principalmente derivados del caucho. También podemos encontrar bandas modulares plásticas, realizadas en poliéster, PVC, poliamida, acetal, etc. Esto permite disponer de cintas transportadoras para muy diversos usos.

En la composición o estructura de la banda pueden variar el número de capas y las distintas calidades de revestimiento según su uso en cada tipo de industria (resistencia a fuego, aceites y grasa, productos químicos, resistencia a la tensión, deslizamiento, etc.). Recordemos que sobre una cinta transportadora se pueden trasladar desde materiales abrasivos o cortantes (arenas, gravas, etc.) como productos más delicados (por ejemplo frutas).

Igualmente las cintas pueden variar en anchura y grosor según la capacidad de carga. Las bandas también pueden fabricarse con distintos colores o dibujos (rayas o marcas) para ayudar en la automatización de procesos; y su superficie puede presentar distinta rugosidad o incluso relieves para evitar que las mercancías resbalen o rueden, así como para permitir traslados con distintos ángulos de inclinación sin que los materiales caigan (desde inclinaciones suaves, 15°, hasta más marcadas, 45°).

  1. Transmisión: tambores y motor

Los tambores o poleas

Los tambores son los rodillos que, con su giro, provocan el avance de la cinta debido a la fricción de esta sobre ellos (transmisión de banda) o por la acción de piñones y bandas dentadas (transmisión de cadena). En un esquema general de la transmisión de una cinta transportadora de banda tenemos que el movimiento se genera en el tambor motriz al que irá conectado el motor. Por su parte, el tambor de reenvío provocará el retorno de banda hacia la parte superior. Los tambores de inflexión se sitúan por la parte inferior de la banda a la salida del tambor motriz y a la entrada del tambor de reenvío para modificar el ángulo de salida y entrada a estos. De esta forma, se asegura que la superficie de banda que entre en contacto con ellos sea la óptima para conseguir así el máximo rendimiento y eficiencia. También se pueden situar por debajo de la cinta los tambores de desvío que se encargan de dirigirla hacia el tambor de tensión para mantener la correcta tensión de la banda. Además de los mencionados, y dependiendo del tipo y uso de la cinta transportadora, podemos encontrar otros tipos de tambores con distinta funcionalidad, por ejemplo en cintas transportadoras con ángulos de elevación.

Motor

Según la localización del tambor motriz podemos encontrar motorización en cabezal o frontal y motorización central. La potencia y características del motor dependerán del tipo de cinta transportadora y su uso. Igualmente, la capacidad de automatización de su funcionamiento será un aspecto muy importante en algunos sistemas de producción.

  1. La estructura

Los bastidores sobre los que se monta y se desplaza la banda transportadora están formados por una estructura normalmente metálica (acero pintado, cincado, acero inoxidable, etc.). Esta puede variar en longitud, altura y forma (cintas en curva); así como permitir el acceso para la manipulación de operarios sobre el material transportado. Este chasis puede incorporar las guías de deslizamiento, además de carriles laterales o guías de plástico a los lados para acompañar a la cinta en su recorrido. Sobre la estructura se acoplarán y montarán todos los elementos principales de la cinta así como los sistemas accesorios que aportan fiabilidad al sistema completo. La estructura debe ser resistente y proporcionar fiabilidad y durabilidad al sistema, permitiendo el óptimo funcionamiento de la cinta transportadora en las distintas condiciones ambientales de uso: resistencia a humedad, temperatura, oxidación, resistencia a golpes accidentales, etc.

Además de los componentes básicos relacionados con el movimiento, una cinta transportadora cuenta con un importante número de sistemas accesorios que aseguran la estabilidad del movimiento, además de aportar versatilidad y adaptación a los distintos tipos de cargas.

Algunos elementos accesorios…

  • Estaciones de impacto con estructuras almohadilladas para la recepción de carga.
  • Estaciones autocentrantes para la recolocación de la cinta.
  • Sistemas para transporte plano o acanalado (en cuna).
  • Estaciones autolimpiantes de retorno: raspadores y limpiadores para eliminar restos y limpiar la banda antes de su retorno.
  • Sistemas para el ajuste de la tensión: permiten el ajuste de los tambores.
  • Sistemas de automatización: sensores electrónicos para la regulación de velocidad, parada e inicio, con el fin de mantener un flujo continuo y sincronizado del trabajo de la cinta transportadora mediante un software de gestión.

Los transportadores de banda o cintas transportadoras son elementos fundamentales en la industrial actual. El correcto funcionamiento de las cintas transportadoras puede llegar a ser decisivo en la eficacia de la cadena de producción al completo y la logística de un almacén.

Aunque el principio de funcionamiento es general para todas ellas, se trata de un sistema muy versátil, pues existen una gran variabilidad de transportadores de banda (planos, ascendentes, con inflexiones, curvos, espirales de baja y alta velocidad) así como distintas opciones de fabricación, lo que permite adaptar su funcionamiento al transporte y manipulación de casi cualquier tipo de producto.
